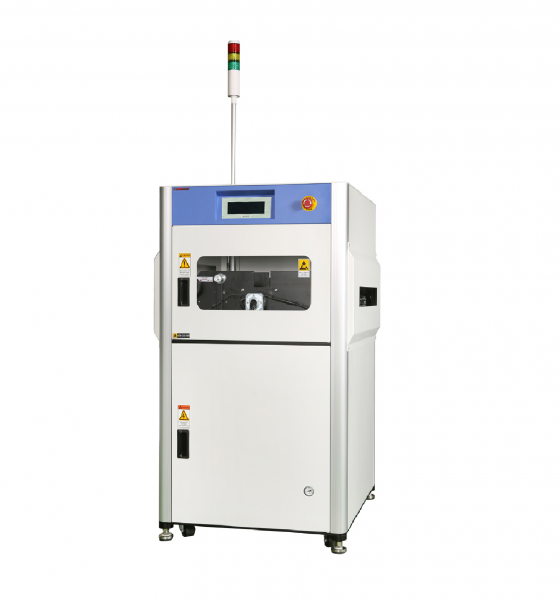

INVERTER VERTICAL TURNING TYPE

SMT라인에서 PCB를 뒤집어서 다음 장비에 공급하여 양면 공정에 사용이 가능하도록 하는 장비

특징
  • SMEMA interface
    2중 베이스 구조로 흔들림 방지 및 내구성 확보
    부저 및 SMEMA interface 표시 LED
    Absorber에 의한 PCB 스트레스 감소
    Dual 실린더에 의한 안정적인 터닝방식
    먼지, 분진 방지의 안전 커버 디자인
    LED Tower light
    Smooth and precise inverting motion
옵션
  • 자동 폭 조절 시스템
    보조 conveyor 부착형
    속도조절 모터를 이용한 conveyor 속도조절
    Touch screen 조작 방식
제품문의

MODEL TYPE Max_PCB(LxW) Min_PCB(LxW) DIMENSION(LxWxH) POWER AIR(MPa) WEIGHT(Kg)
AVT-50S S 330X250 50X50 500X640X1355 0.3kVA 0.5±0.1 170
AVT-50Y Y 440X330 50X50 610X720X1355 0.3kVA 0.5±0.1 180
AVT-50L L 530X375 50X50 700X760X1355 0.3kVA 0.5±0.1 190
AVT-50X XL 530X460 50X50 800X850X1355 0.3kVA 0.5±0.1 200
AVT-502X 2XL 610X460 50X50 800X850X1355 0.3kVA 0.5±0.1 200
